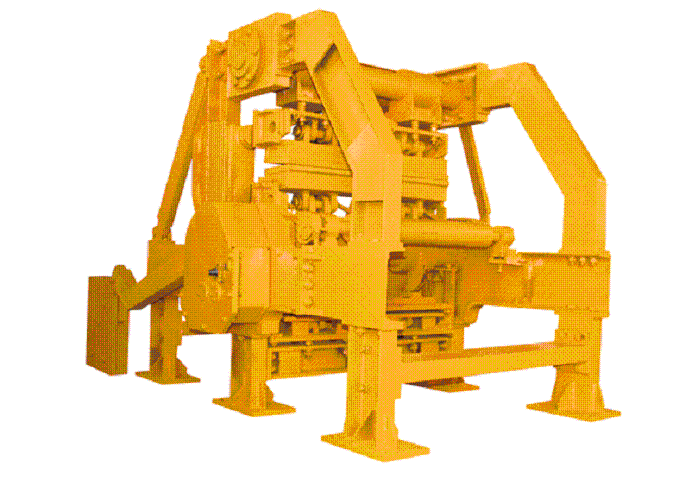

WDBZ-400/X無源全斷面斷帶保護裝置
執行標準： Q/HYJ2836-2013
1. 產品概述
1.1 用途及適用范圍
我公司生產的 WDBZ 型無源全斷面帶式輸送機用斷帶保護裝置(簡稱：保護裝置)，
是根據國家安全生產監督管理局、 國家煤礦安全監督檢查局、 中國煤炭工業協會(huì )特別在
《煤炭安全規程》第三百七十五條以及《煤礦安全質量標準化標準及評級方法》 （試行）
機電安全中規定： “鋼絲繩芯帶式輸送機應設置斷帶保護裝置”等相關文件的要求。在
大量實地考察斷帶現場，認真總結、分析發生斷帶原因的基礎上，結合國內、外現有斷
帶保護裝置的性能特點，取長補短。本著安全性高、實用性強、安裝靈活方便、基本免
維護的原則，自主研發設計,擁有完全知識產權的最新一代產品。
廣泛應用于帶式輸送機強力型與普通型輸送帶， 特別是煤礦井下大傾角、 長距離、
輸送量大的帶式輸送機。
主要功能：
依靠強大的摩擦制動力對斷帶后的下滑膠帶實施制動，可靠地將下滑的膠帶停止
下來，從而減少發生斷帶造成的經濟損失與社會(huì )影響。
主要特點：
※ 整機采用無源動力純機械式結構，避免因液壓、電器造成各種的弊端 ，免維護， 不
消耗能源等特點。
※ 采用膠帶發生斷帶反向下滑，觸動觸發機構來實施制動的原理，整個過程迅速、穩
定、可靠、安全、科學，并且不會(huì )對膠帶造成二次損傷。
※ 制動方式上實行與膠帶全斷面接觸，即增大制動面積，又免去了對膠帶直接傷害。
制動時，下旋轉梁迅速上挑將槽型膠帶展平并彈飛膠帶上的物料，上旋轉梁同時下旋，
清掃物料，并將膠帶加持在上、下旋轉梁之間，隨著膠帶下滑，上、下旋轉梁對膠帶壓
力增大，制動力也逐漸加大，直至膠帶停止。
※ 創(chuàng )新設計的復位機構，當故障解除后，安裝上復位搖桿，搖動搖桿即可復位。復位
力小、方便、快捷。
※ 整機設計為分體安裝形式，方便運輸安裝。獨立安裝于礦方輸送機的兩側，平時對
輸送機正常工作無任何影響，制動時機體單獨受力，不會(huì )對輸送機架造成任何損傷。
1.2 保護裝置適用下列工作條件
—— 膠帶寬度：≥650mm；
—— 傾角：＞8°
—— 環境溫度-10～+40℃
—— 大氣壓力：80～106kPa；
—— 最大平均相對濕度： 95%RH（25℃） ；
—— 有爆炸性氣體混合物的場合。
1.3 保護裝置規格型號
1.4 基本參數見表1
表1
2. 保護裝置結構特征與工作原理
2.1 保護裝置結構特征
保護裝置（見圖 1）主要由上制動梁、下制動梁、觸發機構、復位機構、機架體、配重塊、下膠帶制動機構等組成。
觸發機構的觸發滾筒在彈簧力的作用下，始終緊貼上膠帶的底部。
當膠帶正向運行時，觸發滾筒也正向運轉，設備處于待制動狀態。
若膠帶發生斷帶,膠帶漲力消失,膠帶開始反向下滑，觸發托輥反向運轉，觸動觸發
裝置， 同時發出輸送機緊急制動信號。 下制動梁在配重力的作用下， 圍繞下旋轉軸旋轉，
并帶動上制動梁圍繞上旋轉軸旋轉，清掃物料，并將膠帶夾在上、下制動梁之間，依靠
膠帶上、 下表面與上、 下制動梁之間的強大摩擦制動力， 逐漸地將下滑的膠帶停止下來，
從而達到減小經濟損失與社會(huì )影響的目的。
2.2 工作原理
輸送機發生斷帶后，膠帶最鮮明的特點為：
（1）膠帶的漲力會(huì )消失；
（2）斷帶后的膠帶在慣性力的作用下先減速上滑，然后在重力的作用下加速
下滑（以上運膠帶為例） 。
WDBZ 型無源斷帶保護裝置就是根據膠帶斷帶，失去漲力，膠帶和物料在重
力作用下向下滑動，作為判斷膠帶是否發生斷帶的依據。
3． 安裝和調試
3.1 安裝
保護裝置應按表 3 要求的間距沿輸送機沿線布置。
表 3 保護裝置沿線布置的安裝間距當膠帶正向運行時，觸發滾筒也正向運轉，設備處于待制動狀態。
帶寬
cm
上山傾角
°
安裝距離，米
距機頭，裝 1 臺 距第一臺向下，裝第二臺 距第二臺向下，裝第三臺
80
8～15 ≤80 135～155 165～190
15～22 ≤70 125～145 155～180
22 以上 ≤50 115～135 145～170
100
8～15 ≤80 130～150 160～185
15～22 ≤70 120～140 150～175
22 以上 ≤50 110～130 140～165
120
8～15 ≤80 125～145 155～180
15～22 ≤70 115～135 145～170
22 以上 ≤50 105～125 135～160
160
8～15 ≤80 120～140 150～175
15～22 ≤70 110～130 140～165
22 以上 ≤50 100～120 130～155
180
8～15 ≤80 115～135 145～170
15～22 ≤70 105～125 135～160
22 以上 ≤50 95～115 125～150
200
8～15 ≤80 110～125 140～165
15～22 ≤70 100～120 130～155
22 以上 ≤50 90～110 120～145
220
8～15 ≤80 105～125 135～160
15～22 ≤70 95～115 125～150
22 以上 ≤50 85～105 115～140
240
8～15 ≤80 100～120 130～155
15～22 ≤70 90～110 120～145
22 以上 ≤50 80～100 110～135
備注：具體安裝數量與間距應根據輸送帶的實際參數由技術人員確定
3.1.1 保護裝置制動機構安裝
基于煤礦井下的特殊環境， 為便于安裝與運輸， 保護裝置的制動機構設計機體分離
式結構， 連接部位采用高強度螺紋緊固聯接。 具備安裝條件應在本公司技術人員現場指
導下進行安裝。 ①、 將制動機架的左右側架安放在輸送機機架兩側的地基基礎上并穿上
螺栓聯接暫不緊固；②、用聯接橫梁將左右側架用螺栓聯接暫不緊固；③、將檢測機構
裝在上、下膠帶之間，并用螺栓與左右側架聯接；④、將上制動梁與左右側架用螺栓聯
接暫不緊固；⑤、將下制動梁裝在上體；⑥、調整制動機架中心與輸送膠帶中心重合，
并將所有連接螺栓緊固；⑦、觸發機構、斜拉梁并用螺栓分別緊固牢固；⑧、目測檢查
各部件之間有無干涉現象，重點檢測下制動梁的中心是否與膠帶的中心重合。
注意：
☆ 各運動絞接部位應轉動靈活、無卡阻，限位，安全可靠。
特別警示： ，
☆ 設備一經調定后，無關人員不得隨意調動。否則，可能導致設備不能
正常工作引發安全事故！
☆所有的復位動作均為手動操作。
警示：為安全起見不論保護裝置處在何種狀態（制動或復位） ，在每次
起動輸送機之前，都必須“先復位保護裝置后起動輸送機”此條規程一定
要嚴格執行！
|
